Bộ Hiển Thị & Đếm Lưu Lượng FIT-961

Giới thiệu sản phẩm

Swastik FIT-961 là bộ hiển thị và đếm lưu lượng (Flow Indicator & Totalizer), được thiết kế để đo, hiển thị lưu lượng tức thời và tích lũy tổng lưu lượng trong các hệ thống công nghiệp.

Thiết bị hỗ trợ nhiều dạng tín hiệu đầu vào như 4–20 mA, 0–20 mA và Pulse, cho phép kết nối với nhiều loại cảm biến và thiết bị đo lưu lượng khác nhau.

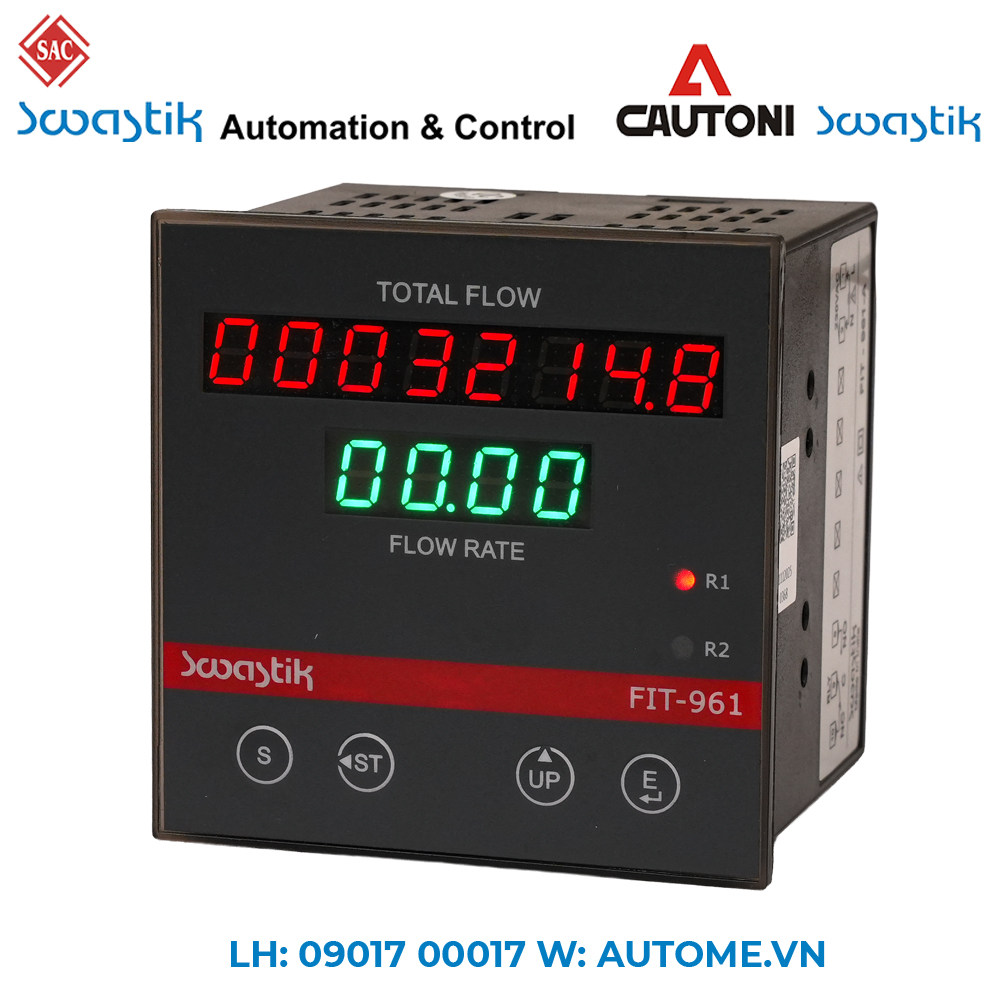

FIT-961 được trang bị màn hình Dual Display, trong đó màn hình hiển thị 4 chữ số dùng để hiển thị lưu lượng tức thời, trong khi bộ đếm 8 chữ số hiển thị tổng lưu lượng đã tích lũy. Người vận hành có thể dễ dàng theo dõi đồng thời hai giá trị quan trọng của hệ thống.

Thiết bị hỗ trợ các đơn vị lưu lượng phổ biến gồm LPM (lít/phút), LPH (lít/giờ) và m³/h, đồng thời cho phép lựa chọn chế độ Flow Rate Control hoặc Batch Control tùy theo yêu cầu ứng dụng.

FIT-961 cũng tích hợp chức năng Square Root (√) để tính toán lưu lượng từ các tín hiệu chênh áp, phù hợp với các ứng dụng đo lưu lượng sử dụng orifice, differential pressure transmitter và các phương pháp đo tương tự.

Đặc điểm nổi bật

• Hiển thị lưu lượng tức thời và tổng lưu lượng trên cùng một thiết bị.
• Totalizer 8 chữ số cho tổng lưu lượng.
• Flow Indicator 4 chữ số cho lưu lượng tức thời.
• Hỗ trợ tín hiệu đầu vào:
  • 4–20 mA
  • 0–20 mA
  • Pulse
• Hỗ trợ 1 hoặc 2 ngõ ra Relay.
• Có 1 Set Point, sử dụng cho chế độ Flow Rate hoặc Totalizer.
• Hỗ trợ Flow Rate Control và Batch Control.
• Tích hợp chức năng Normal / Square Root, có thể lập trình.
• Hỗ trợ đơn vị LPM / LPH / m³/h.
• Có ngõ ra Re-transmission 4–20 mA theo giá trị lưu lượng.
• Tích hợp nguồn 24 V DC cấp cho Transmitter.
• RS-485 / Modbus cho phép kết nối với PLC, SCADA và hệ thống giám sát.
• Màn hình Dual Display trực quan, dễ quan sát.
• Thiết kế 96 × 96 mm, phù hợp lắp đặt trên tủ điện và bảng điều khiển.
• Vỏ ABS Plastic, đi kèm ngàm kẹp lắp đặt.

Chức năng đo và hiển thị

Lưu lượng tức thời (Flow Rate):
Dải hiển thị lên đến 0–9.999 theo cấu hình và đơn vị được lựa chọn.

Tổng lưu lượng (Total Flow):
Bộ đếm tổng lưu lượng lên đến 99.999.999.

Đơn vị hỗ trợ:

• LPM – Lít/phút
• LPH – Lít/giờ
• m³/h – Mét khối/giờ

Ứng dụng

FIT-961 phù hợp với nhiều hệ thống đo và điều khiển lưu lượng:

• Hệ thống đo lưu lượng nước.
• Đường ống cấp nước và xử lý nước.
• Hệ thống bơm và cấp chất lỏng.
• Hệ thống định lượng và Batch Control.
• Công nghiệp thực phẩm và đồ uống.
• Công nghiệp hóa chất.
• Dầu khí và hóa dầu.
• Hệ thống HVAC và các hệ thống tuần hoàn chất lỏng.
• Các hệ thống cần giám sát, tích lũy và điều khiển lưu lượng.
• Hệ thống đo lưu lượng sử dụng tín hiệu 4–20 mA hoặc Pulse.
